STCR4160SN(采用闭环位置控制)4轴圆柱坐标洁净机械手臂





STCR4160SN(采用闭环位置控制)

产品视频

使用环境和规格/规格

产品概要

型号名称STCR4160SN
使用环境洁净间内的大气环境
手臂双臂
到达距离315mm (手臂第3关节中心基准)
升降轴最大行程200mm / 300mm / 400mm / 450mm / 500mm
可搬运重量3kgf (手臂第3关节处基准)

产品型号列表

产品型号升降轴最大行程
STCR4160SN-200-CM200mm
STCR4160SN-300-CM300mm
STCR4160SN-400-CM400mm
STCR4160SN-450-CM450mm
STCR4160SN-500-CM500mm

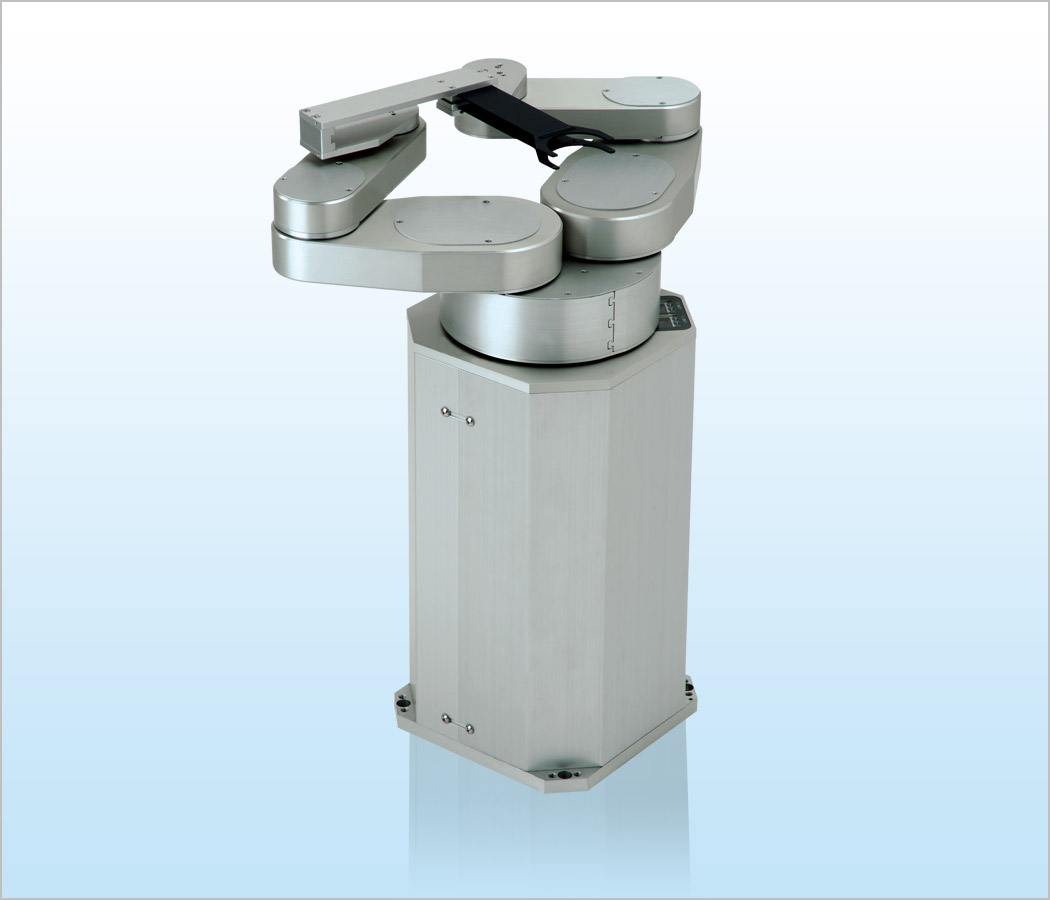

  • 照片为STCR4160SN-300-CM, 视频为STCR4160SN-300-PM

产品特点

对闭坏控制方式机械手臂加上疑似多轴规格。
没有水平移动轴也能够搬运到并立配置的开闭安全门台,由于布局设计运用自如,降低成本。
*加上揭载了搬运介绍动画疑似多轴规格

适用于超级洁净间要求的4轴圆柱坐标洁净机械手臂
在保持高性价比和高速传输特性的基础上,解决了步进电机常见的丢步问题,适用于2寸-300mm晶圆传输的新型双臂机械手臂

  • 采用即使在负载发生突变或者加减速过大的情况也能够避免电机丢步现象的闭环控制方式,有效地提高了机械手臂的可靠性
  • 电机配备绝对值编码器,机械手臂能够在任何情况下知道自己的当前位置,缩短了机械手臂各动作轴寻找自身位置原点的时间
  • 绝对值编码器为机械式,不需要更换电池
  • 可以和旧型号的本司产品兼容(安装尺寸,性能互换),方便客户对现有设备的升级改造
  • 高强度手臂・手臂第3关节处可承受3kgf力(包含腕部机构模块,手指,晶圆的重量)
  • 机械手臂标准臂长:100mm, 130mm, 160mm, 200mm
  • 可根据设备布局选择基座固定方式,或法兰固定方式
  • 可选伯努利方式手指(Option)

标准规格

上述规格为本司使用标准真空吸附方式手指情况下的标准机械手臂规格的一个示例
机械手臂规格
机械手臂型号 STCR4160SN-300-CM
被搬运物 ~300mm 晶圆 (其他可根据特殊晶圆的形状,材质为客户提供灵活的定制设计)
晶圆吸附方式 真空吸附式
机械结构格式 圆柱坐标 控制轴 4軸
电机类型 步进电机(采用闭环位置控制)
可动范围 被搬运物体中心到达距离 旋转角度(θ轴) 升降(Z轴)
575mm 340度 300mm
搬运速度(平均) 手臂(R轴) 旋转角度(θ轴) 升降(Z轴)
570mm/sec 220度/sec 200mm/sec
搬运速度(最大) 手臂(R轴) 旋转角度(θ轴) 升降(Z轴)
1140mm/sec 270度/sec 250mm/sec
精度 手臂(R轴) 旋转角度(θ轴) 升降(Z轴)
10.0µm以下 0.0015度 2.0µm
重复性精度 ±0.1mm以内
洁净度 ISO标准 Class 2(驱动结构内部独立排气条件下)
厂务 電源:DC24V±10% 10A   真空:-53kPa以上
控制器规格
控制器型号 C4000B
控制方式 串口RS232C或者并口光学I/O口

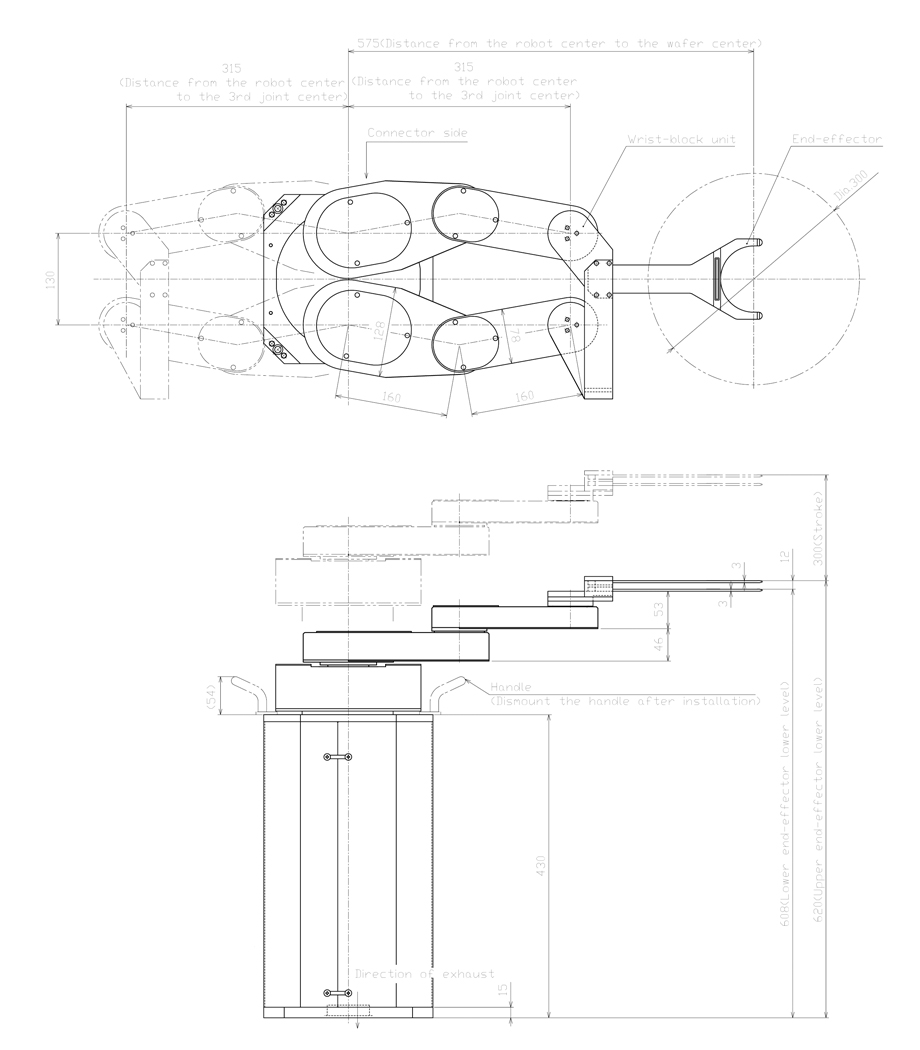

外观图(标准规格)
STCR4160SN
