半导体搬运机械手臂

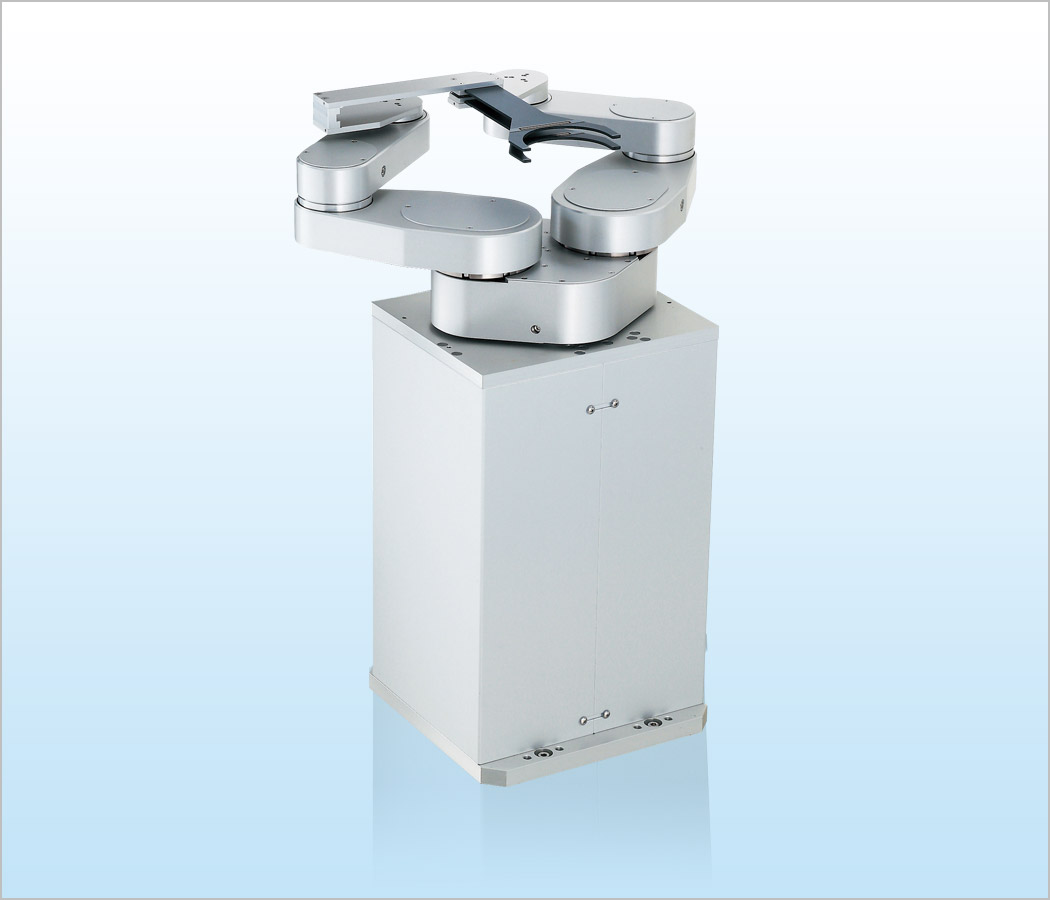

MTCR41604轴圆柱坐标洁净机械手臂

MTCR4160-300-AM

产品视频

使用环境和规格/规格

产品概要

型号名称MTCR4160
使用环境洁净间内的大气环境
手臂双臂
到达距离315mm (手臂第3关节中心到达距离)
升降轴最大行程300mm / 400mm / 500mm
可搬运质量4kg (手臂第3关节处基准)

产品型号列表

产品型号升降轴最大行程
标准MTCR4160-300-AM300mm
 MTCR4160-400-AM400mm
 MTCR4160-500-AM500mm
  • 照片和视频展示产品为 MTCR4160-300-AM

产品特点

超洁净无尘间用300mm晶圆对应MTCR4000系列。
适用于半导体生产设备内部,检测设备等的晶圆搬运。
全轴采用AC伺服电机满足高速搬送的需求。
比MTHR系列具有更好的性价比优势。

  • 机械手臂标准臂长:160mm, 200mm
  • 双臂结构能够缩短更换晶圆时的手臂动作时间
  • 适应设备需求可以选择底座固定方式,或者法兰固定方式
  • 配备动作监视器
  • 控制通讯方式:RS232C及并口I/O方式
  • 全轴采用绝对值编码器规格的AC伺服电机
  • S曲线加减速控制方式能够高速,高精度地搬运半导体晶圆
  • 晶圆固定方式:真空吸附式,下托式,边缘夹持式,伯努利非接触式
  • 手指材质:CFRP(碳纤维),铝合金,高纯度陶瓷等多种可选材质
  • 可以针对被搬运物体种类,设备布局等要求提供最优的手指

标准规格

上述规格为本司使用标准真空吸附方式手指情况下的标准机械手臂规格的一个示例
机械手臂规格
机械手臂型号 MTCR4160-300-AM
被搬运物 ~300mm晶圆
晶圆吸附方式 真空吸附式,下托式,边缘夹持式
机械结构格式 圆柱坐标 控制轴 4轴
电机类型 全轴采用AC伺服电机
可动范围 被搬送物体中心到达距离 旋转角度(θ轴) 升降(Z轴)
575mm 340度 300mm
搬运速度(平均) 手臂(R轴) 旋转角度(θ轴) 升降(Z轴)
850mm/sec 340度/sec 330mm/sec
搬运速度(最大) 手臂(R轴) 旋转角度(θ轴) 升降(Z轴)
1800mm/sec 550度/sec 500mm/sec
精度 手臂(R轴) 旋转角度(θ轴) 升降(Z轴)
9.82µm以下 0.0015度 1.96µm
搬运高度 674.5mm(底座固定面到手指上的晶圆安装面的高度)
重复性精度 ±0.1mm以内
洁净度 ISO标准 Class 2 (驱动结构内部独立排气条件下)
厂务 电源:単相 AC200V±10% 3kVA  真空:优于-53kPa(使用真空吸附式手指)
控制器规格
控制器型号 C5000S
控制通讯方式 RS232C及并口I/O方式

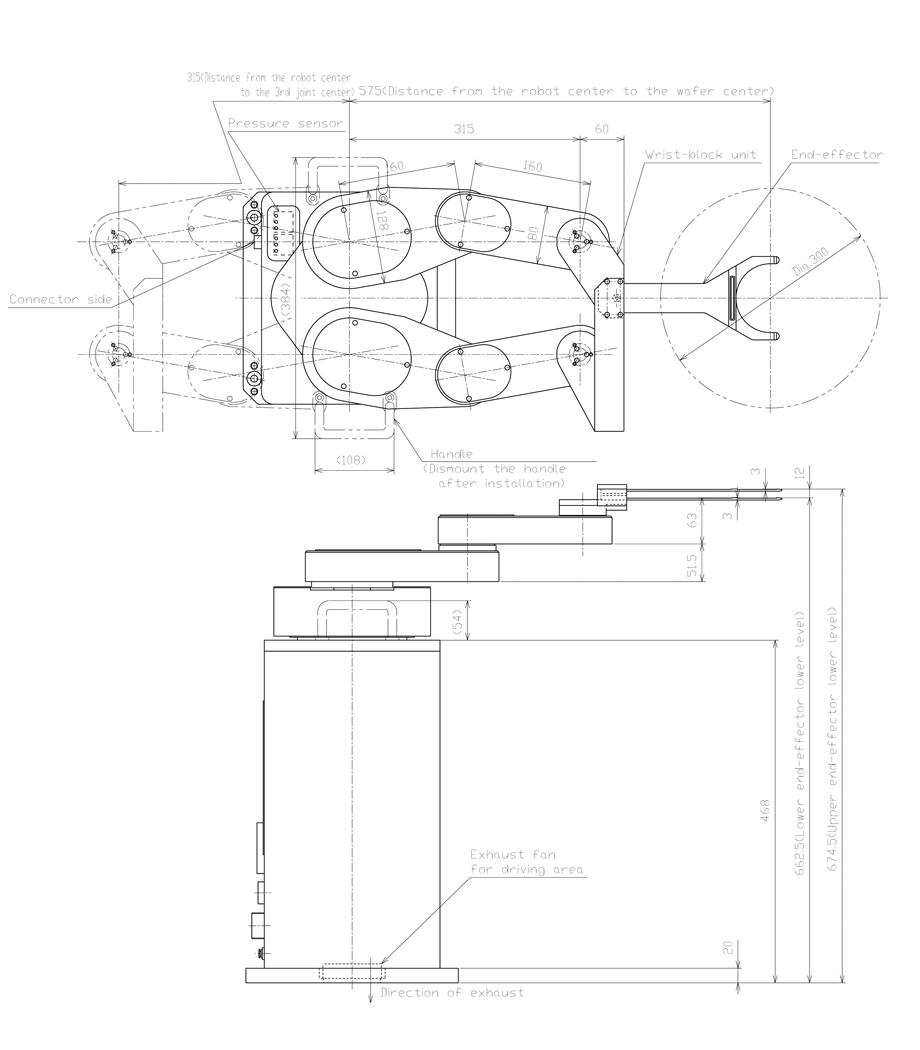

外观图(标准规格)
MTCR4160-300-AM
