STCR4160SN(减薄晶圆以及晶圆四周边缘区域的真空吸附方式)4轴圆柱坐标洁净机械手臂

STCR4160SN (For thin wafer or wafer-edge hold)

产品视频

使用环境和规格/规格

产品概要

型号名称STCR4160SN
使用环境洁净间内的大气环境
手臂双臂
到达距离475mm (手臂第3关节中心基准)
升降轴最大行程200mm / 300mm / 400mm / 450mm / 500mm
可搬运质量3kg (手臂第3关节处基准)

产品型号列表

产品型号升降轴最大行程
STCR4160SN-200-PM200mm
STCR4160SN-300-PM300mm
STCR4160SN-400-PM400mm
STCR4160SN-450-PM450mm
STCR4160SN-500-PM500mm

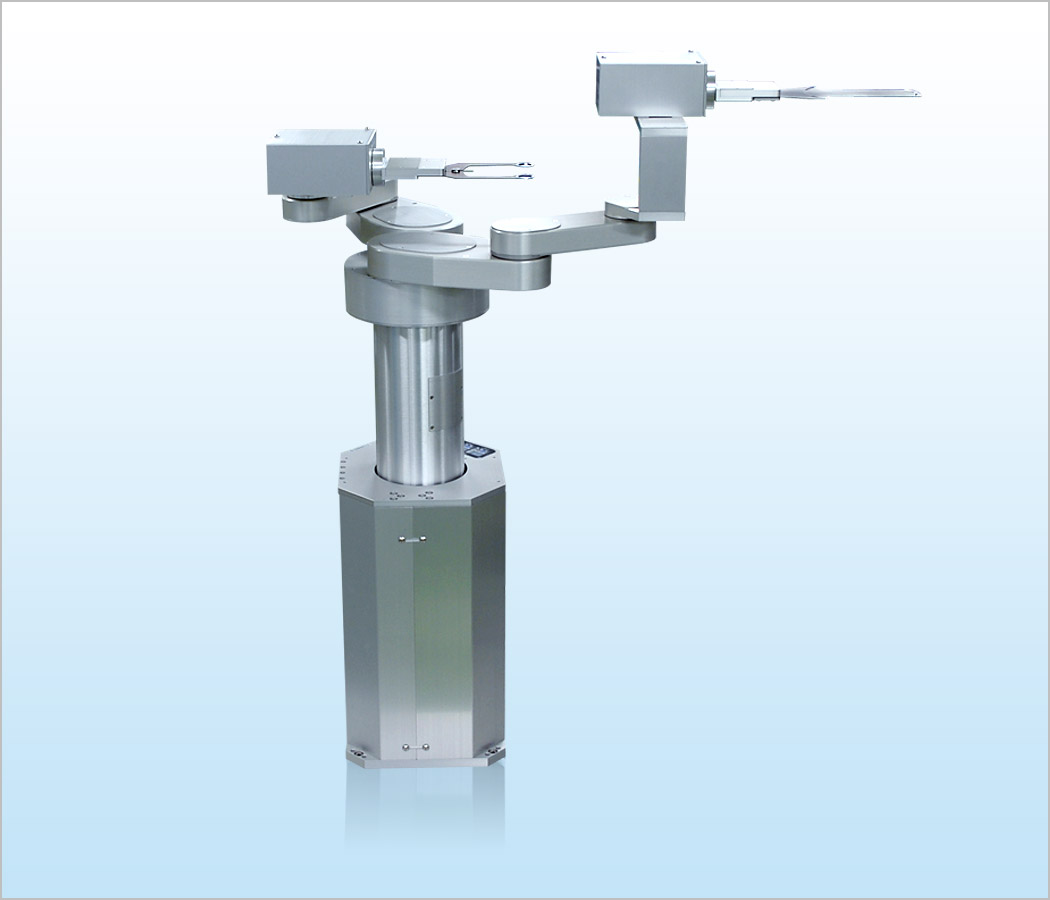

  • 照片和视频展示产品为 STCR4160SN-300-PM

产品特点

适用于超级洁净间要求的4轴圆柱坐标洁净机械手臂
在保持高性价比和高速传输特性的基础上,解决了步进电机常见的丢步问题,适用于减薄晶圆以及晶圆四周边缘区域真空吸附方式的新型双臂机械手臂。

  • 采用了不会发生丢步现象的控制方式来控制步进电机
  • 高强度手臂/手臂第3关节处可承受3kg力(包含腕部机构模块,晶圆的质量)
  • 适应设备需求可以选择底座固定方式,或者法兰固定方式

标准规格

上述规格是在高位手指:使用本司真空吸附式手指(晶圆外边缘区域),低位手指:使用本司伯努利规格手指条件下的数据。
机械手臂规格
机械手臂型号 STCR4160SN-300-PM
腕部机构模块 SART09362 手指 高位手指:3D-09371
低位手指:3D-09370
被搬运物 ~300mm 硅片晶圆
晶圆吸附方式 高位手指:真空吸附式(晶圆外边缘区域吸附)
低位手指:旋风吸盘和缓冲橡胶垫配合的晶圆吸附方式(和晶圆表面接触部分的材质可以按照客户需求进行定制设计)
机械结构格式 圆柱坐标 控制轴 4轴
电机类型 全轴采用2相步进电机
可动范围 被搬运物体中心到达距离 旋转角度(θ轴) 升降(Z轴)
625mm 340度 300mm
搬运速度(平均) 手臂(R轴) 旋转角度(θ轴) 升降(Z轴)
400mm/sec 180度/sec 200mm/sec
搬运速度(最大) 手臂(R轴) 旋转角度(θ轴) 升降(Z轴)
800mm/sec 220度/sec 250mm/sec
重复性精度 ±0.1mm以内
洁净度 ISO标准 Class 2 (驱动结构内部独立排气条件下)
厂务 电源:DC24V±10% 16A
洁净气源:60SLM 0.1~0.3MPa  真空:优于-53kPa
质量 机械手臂体 大约30kg
控制器规格
控制器型号 C4000
通讯方式 控制方式:串口RS232C或者并口光学I/O口

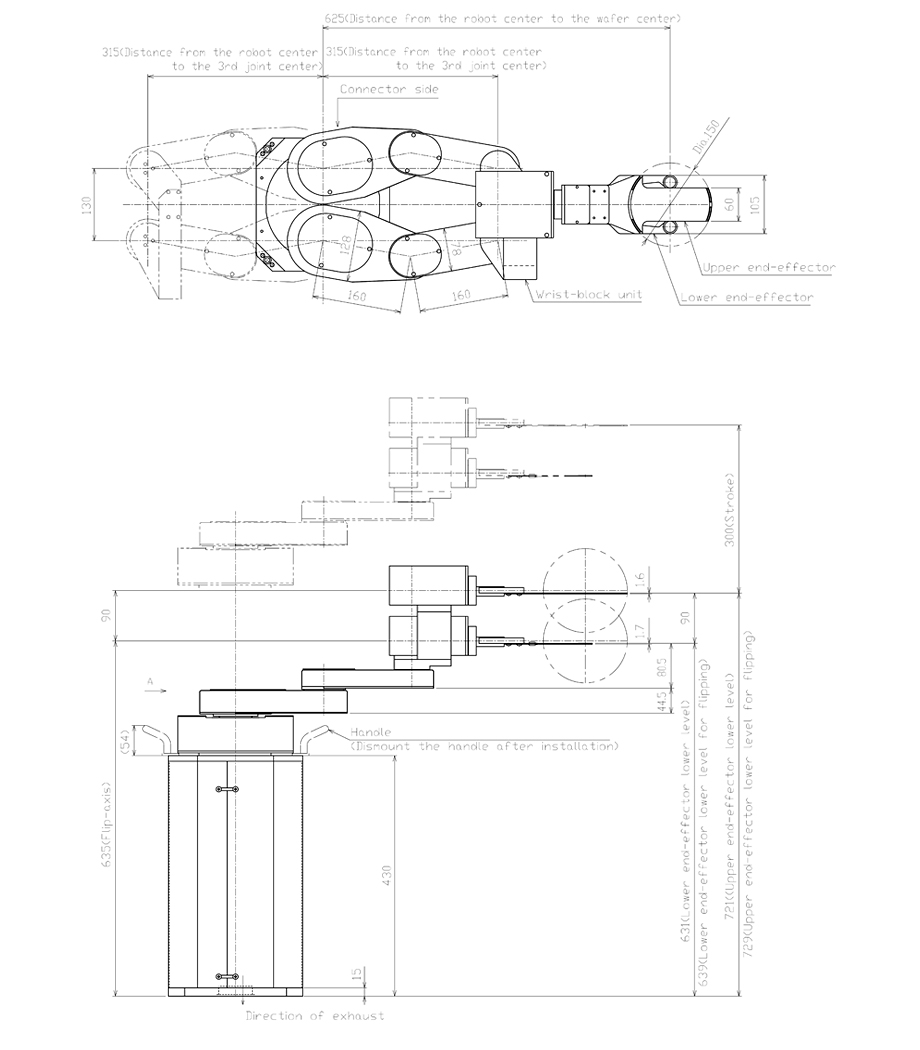

外观图(标准规格)
STCR4160SN(适用于减薄晶圆以及晶圆四周边缘区域的真空吸附方式)
