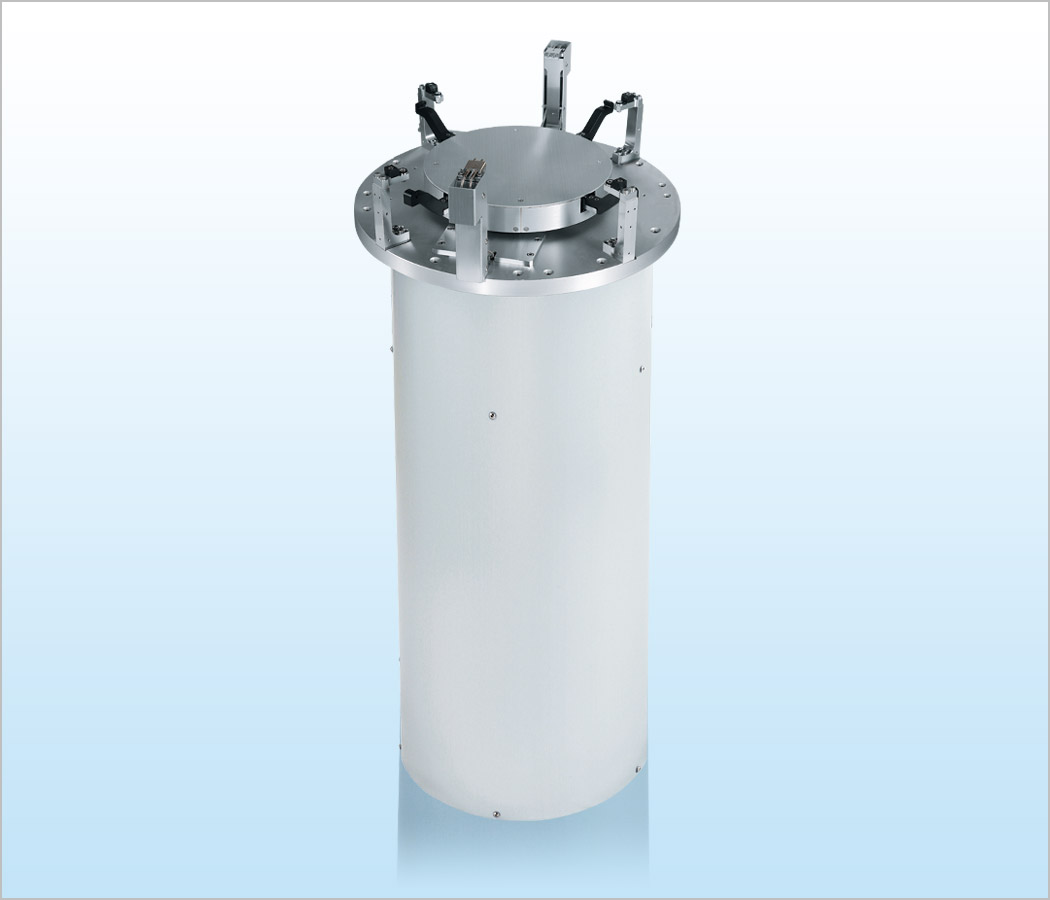

SVAL3001(真空校准器)晶圆校准器

SVAL3001

产品视频

使用环境和规格/规格


产品概要

产品型号SVAL3001
使用环境洁净间内的大气环境真空
晶圆尺寸100mm~300mm, 他
被搬运物硅片晶圆, 适合基座

产品特点

能够在真空环境下通过边缘夹持方式对托盘(化合物半导体,硅片晶圆等)进行高速,高精度的定位。

  • 可搬运质量:4kg
  • 真空环境下的传感器和本体的一体化设计,具有集成度高,易于安装的优点(需要在大气环境下另行设置JEL标准控制器)
  • 真空密封:磁流体密封装置和波纹管
  • 配备动作监视器
  • 控制通讯方式:RS232C及并口I/O方式
  • 自动定位功能能够根据托盘中的晶圆摆放情况 自动生成所有晶圆的位置数据

标准规格

被搬运物 SEMI标准 硅片晶圆 100mm~300mm, 适合基座
位置确定所需时间 定位晶圆缺口:4秒以内 (不实行从新夹持动作)
位置精度 晶圆中心:±0.3mm以内
槽口定位:±0.3度以内
传感器 耐真空限定距离式反射传感器
耐真空度 1.33x10-6Pa
动力 3轴使用2相步进电机 控制器外置(没有集成到本体内部)
厂务 电源:DC24V±10% 8A

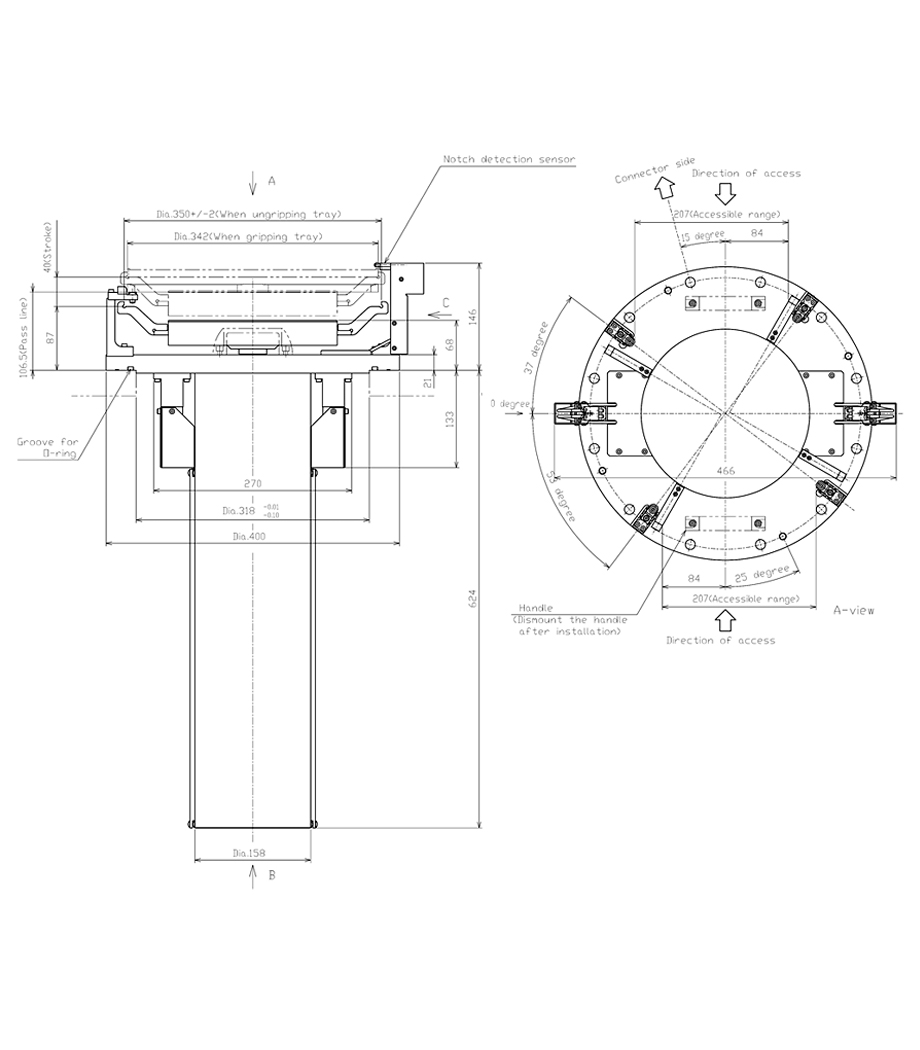

外观图
SVAL3001
